Устройство сопряжения ввода/вывода CANopen и Modbus

Торговая марка: GCAN
Модель:
GCAN-IO-8000
GCAN-IO-8100
Заявление:
Децентрализованный сбор данных Удаленное управление вводом-выводом

GCAN-IO-8000/8100 —— с протоколом связи CANopen и Modbus

GCAN-IO-8000 CANopen IO Coupler можно использовать для подключения системы CAN-bus и терминального модуля распределенной шины, и эти терминальные модули можно расширять по модульному принципу. Полный узел состоит из шинного соединителя, произвольного количества модулей ввода-вывода от 1 до 32 и терминального модуля.

GCAN-IO-8000 Копплеры ввода-вывода CANopen используют протокол CAN-шины в соответствии со стандартом ISO 11898. Копплеры CANopen GCAN-IO-8000 не только поддерживают все коммуникации CANopen, но также могут быть легко применены к среде CAN-шины конкретного производителя. Кроме того, прошивку можно обновить, настроив интерфейс.

GCAN-IO-8000 Копплер CANopen поддерживает автоматическую настройку, и вам не нужно настраивать параметры на ПК. Скорость передачи можно настроить через интерфейс RS-232.

GCAN-IO-8100 Устройство сопряжения ввода-вывода Modbus можно использовать для соединения системы Modbus и терминального модуля распределенной шины, и эти терминальные модули можно расширять по модульному принципу. Полный узел состоит из шинного соединителя, 1-32 произвольного количества терминальных модулей и терминального модуля.

GCAN-IO-8100 Коплер ModbusBus использует стандартный протокол Modbus, стандартную ведомую станцию. Копплеры GCAN-IO-8100 имеют два типа исполнения: GCAN-IO-8100-TCP поддерживает связь Modbus TCP, GCAN-IO-8100-RTU поддерживает связь Modbus RTU. Кроме того, прошивку можно обновить, настроив интерфейс. Копплеры GCAN-IO-8100 поддерживают автоматическую настройку, и вам не нужно задавать параметры на ПК. Когда шинный соединитель GCAN-IO-8100 использует связь Modbus RTU, параметры связи можно настроить через интерфейс RS485; При использовании связи Modbus TCP параметры связи можно настроить через интерфейс Ethernet.

Представление Адаптер CANopen (GCAN-IO-8000) Адаптер Modbus (GCAN-IO-8100)
Номер узла 1~127 1~247
Скорость передачи данных 10 кбит/с~1000 кбит/с 600 бит/с~115200 бит/с
Входная мощность 24 В постоянного тока (18~36 В)
Введите номер модуля ввода/вывода 32 шт. (не более 32*8 точек ввода-вывода)

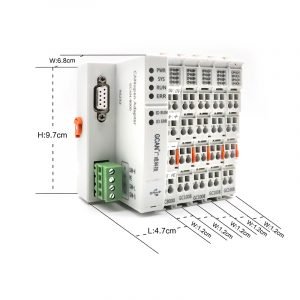

Измерение 100мм*69мм*48мм
Рабочая температура, влажность -40℃~+85℃, 0~90% относительной влажности, без конденсации
степень защиты IP IP20
Функция модуля
  • Стандартная подчиненная станция CANopen
  • Поддержка 4 TPDO, 4 RPDO
  • Поддержка 1 SDO, 1 аварийного объекта, 1 объекта контроля ошибок узла
  • Начать переопределять соединение, поддерживать сохранение параметров
  • Режим PDO поддерживает синхронизацию, зацикливание, управление событиями, опрос
  • Режим конфигурации – автоматическая конфигурация
  • Интерфейс CAN: один открытый 4 терминала
  • Входной ток, 70 мА+ (общий ток шины GC), максимум 2,5 А
  • Пусковой ток: примерно в 2,5 раза больше непрерывного тока
  • Силовые контакты: максимум 24 В постоянного тока/максимум 10 А
  • Электрическая изоляция: 1500 В (среднеквадратичное значение)
  • Поддержка стандартного протокола Modbus, стандартная ведомая станция Modus
  • Код функции поддержки Modbus: 01, 02, 03, 04, 05, 06, 15, 16
  • Поддержка проверки CRC
  • Поддержка связи Modbus TCP, Modbus RTU (соответствует двум стилям)
  • Интерфейс RS485 использует стандартную двухпроводную систему.
  • Скорость передачи данных последовательного интерфейса поддерживает от 600 бит/с до 115200 бит/с, настраивается с помощью последовательного интерфейса.
  • Максимальное количество модулей шинных клемм – 64.
  • Режим конфигурации — автоматическая конфигурация, свободно расширяемая
  • Интерфейс Ethernet поддерживает получение статического или динамического IP-адреса
  • Интерфейс Ethernet поддерживает пульсацию и отключение по тайм-ауту
  • Интерфейс Ethernetwork фиксирован, целевой IP и целевой интерфейс могут быть установлены
  • Автоматическое восстановление ресурсов подключения после отключения интерфейса Ethernet и надежное установление TCP-соединений
  • Интерфейс Ethernet совместим с рабочим режимом SOCKET (TCP-сервер, TCP-клиент, UDP и т. д.). Верхнее программное обеспечение связи с компьютером соответствует стандартным правилам SOCKET.
  • Входной ток, 70 мА+ (общий ток шины GC), максимум 4500 мА
  • Пусковой ток: примерно в 2,5 раза больше непрерывного тока
  • Силовые контакты: максимум 24 В постоянного тока/максимум 10 А
  • Электрическая изоляция: 1000 В (среднеквадратичное значение) (силовой контакт/напряжение питания, связанное с шиной)
  • Стандартная DIN-рейка, разработанная для промышленного дизайна
