비접촉식 CAN 버스 통신에 대한 요구가 점점 더 많아지고 있습니다. GCAN Tech는 고성능 블루투스-CAN 컨버터를 개발했습니다. GCAN-203 블루투스-CAN 컨버터는 표준 CAN 버스 인터페이스를 갖추고 있으며, 블루투스로 다른 장비에 CAN 버스 데이터를 전송할 수 있습니다.

그림 1 GCAN-203 블루투스-CAN 컨버터 인터페이스 정의

구성
1. "CANBLue Config" 소프트웨어를 열어 컨버터를 구성합니다. "Connect"를 클릭하여 컨버터를 연결합니다. 연결은 그림 2.1에 나와 있습니다. 그런 다음 "업로드"를 클릭하여 컨버터의 파라미터를 컴퓨터에 업로드합니다.

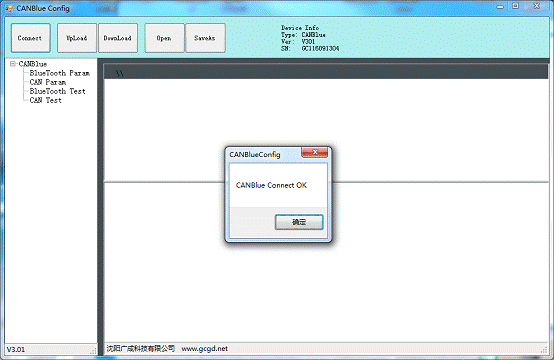

그림 2.1 CANBlue Config 소프트웨어 인터페이스

2. "CAN Param"을 클릭하여 CAN 통신 파라미터 설정으로 들어갑니다. "CAN baud"를 클릭하면 그림과 같이 CAN 버스의 전송 속도를 설정할 수 있습니다. "CAN 모드" 또는 "CAN 필터"의 기본값은 "0"으로 설정되어 있으므로 변경하지 마세요.
3. "Bluetooth Param"을 클릭하여 블루투스 파라미터 설정으로 들어갑니다. GCAN-203 Bluetooth to CAN 변환기의 이름과 연결 비밀번호를 설정할 수 있습니다.

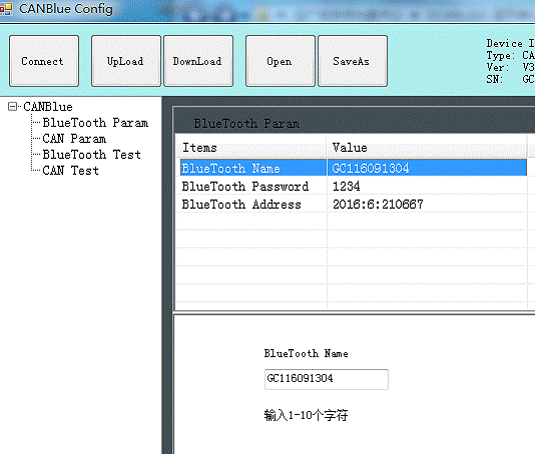

그림 2.2 블루투스 설정

4. "다운로드"를 클릭하여 변환기의 플래시에 구성 데이터를 쓰고 팝업 대화 상자에 "매개변수 다운로드 성공"이라는 메시지가 표시됩니다.
전원을 다시 켜면 새 구성이 적용됩니다. 블루투스를 통해 휴대폰 또는 패드를 연결하여 CAN 버스와 통신할 수 있습니다.
